Modul 1 General Input Output

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

Percobaan

a. Tugas Pendahuluan 1
b. Tugas Pendahuluan 2
c. Laporan Akhir 1
d. Laporan Akhir 2

*Klik teks untuk menuju

1. Tujuan [Kembali]

a) Memahami cara penggunaan input dan output digital pada mikrokontroler

b) Menggunakan komponen input dan output sederhana dengan Arduino

2. Alat dan Bahan [Kembali]



        A. Alat

            a). Instrumen

Multimeter

            b). Probes

Logic Probe

            c). Generators

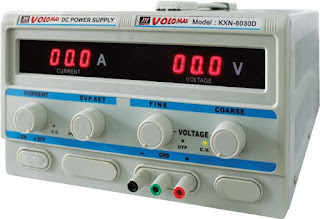

Power Supply

        B. Bahan



 Resistor

            a). Komponen Input

Keypad

            b). Komponen Output

LED

LCD

Seven Segment

            c). Komponen Lainnya



                -Mikrokontroler

Modul Arduino

3. Dasar Teori [Kembali]

A. General Input Output

Input adalah semua data dan perintah yang dimasukkan ke dalam memori untuk diproses lebih lanjut oleh mikroprosesor. Sebuah perangkat input adalah komponen piranti keras yang memungkinkan user atau pengguna memasukkan data ke dalam mikroprosesor. Output adalah data hasil yang telah diproses. Perangkat output adalah semua komponen piranti keras yang menyampaikan informasi kepada orang-orang yang menggunakannya. Pada Arduino, pin input/output terdiri dari digital dan analog yang jumlah pin-nya tergantung jenis Arduino yang digunakan. Input digital digunakan untuk mendeteksi perubahan logika biner pada pin tertentu. Adanya input digital memungkinkan mikrokontroler untuk dapat menerjemahkan 0V menjadi logika LOW dan 5V menjadi logika HIGH. Membaca sinyal digital pada Arduino dapat menggunakan sintaks digitalRead(pin); Output digital terdiri dari dua buah logika, yaitu kondisi logika HIGH dan kondisi logika LOW. Untuk menghasilkan output kita dapat menggunakan sintaks digitalWrite(pin,nilai); yang sebelumnya pin sudah diset ke mode OUTPUT, lalu parameter kedua adalah set nilai HIGH atau LOW. Apabila pin diset dengan nilai HIGH, maka voltase pin tersebut akan diset ke 5V atau 3.3V dan bila pin diset ke LOW, maka voltase pin tersebut akan diset ke 0V.

B. Arduino

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

Microcontroller                                            ATmega328P

Operating Voltage                                      5 V

Input Voltage (recommended)                   7 – 12 V

Input Voltage (limit)                                   6 – 20 V

Digital I/O Pins                                          14 (of which 6 provide PWM output)

PWM Digital I/O Pins                                6

Analog Input Pins                                       6

DC Current per I/O Pin                              20 mA

DC Current for 3.3V Pin                            50 mA

Flash Memory                                            32 KB of which 0.5 KB used by bootloader

SRAM                                                        2 KB

EEPROM                                                   1 KB

Clock Speed                                               16 MHz

                       BAGIAN-BAGIAN ARDUINO UNO

1.    POWER USB

Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

2.    POWER JACK

Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

3.    Crystal Oscillator

Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

4.    Reset

Digunakan untuk mengulang program Arduino dari awal atau Reset.

5.    Digital Pins I / O

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

6.    Analog Pins

Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

7.    LED Power Indicator

Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

BAGIAN-BAGIAN PENDUKUNG

1.    RAM

RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).

2.    ROM

ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.
