Menampilkan Karakter Pada 7Segmen
1. Kondisi [Kembali]
Tampilkan angka 4,7,5 secara bergantian pada seven segment.

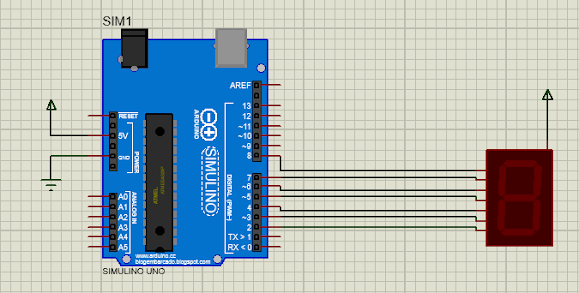

2. Gambar Rangkaian Simulasi [Kembali]
3. Video Simulasi[Kembali]
4. Prinsip Kerja Rangkaian[Kembali]
Pada rangkaian apabila program dimasukkan maka akan menghasilkan angka 4,7,5 secara bergantian, yang mana rangkaian diatas terdiri atas Arduino Uno dan 7 Segment Common Anode sebagai output. Rangkaian ini akan bisa berfungsi saat dimasukkan listing program pada Arduino Uno, yang mana programnya berupa perulangan yang digunakan pada program tersebut. Dengan menggunakan tipe data byte yang berfungsi untuk membaca data biner pada program tersebut untuk menghasilkan tampilan angka pada 7 segment common anode. LED yang terdapat pada 7 segment common anode ini akan menyala jika diberi perintah LOW, yang mana pada kaki anodanya dihubungkan dengan VCC sehingga jika pada kaki katodanya diberi inputan negatif (LOW) maka arus bisa mengalir dan menyalakan LED pada segmen.
